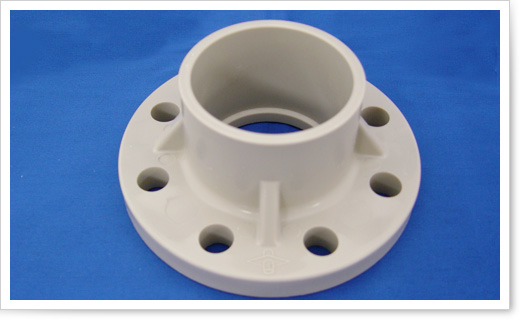

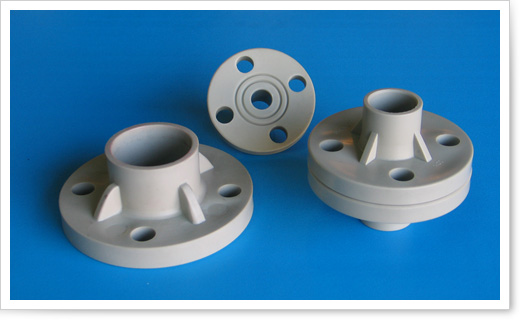

10K TS 法蘭
10K TS 法蘭 尺寸表 |
名稱
規格 IN |
外徑
mm |
管口內徑
mm |
厚度
mm |
高度
mm |
中心線 |
螺孔直徑
mm |
1/2" |
93 |
22.0 |
13.5 |
46.5 |
70 |
15 |
3/4" |
100 |
26.0 |
14.0 |
45.5 |
75 |
15 |
1" |
121 |
33.5 |
15.0 |
50.0 |
90 |
17 |
1 1/4" |
132 |
42.0 |
17.0 |
53.0 |
100 |
19 |
1 1/2" |
138 |
48.0 |
19.5 |
65.0 |
105 |
18 |
2" |
150 |
60.0 |
20.0 |
60.0 |
120 |
17 |
2 1/2" |
173 |
76.5 |
17.0 |
67.0 |
140 |
19 |
3" |
185 |
89.0 |
18.5 |
77.0 |
150 |
19 |
4" |
208 |
113.5 |
18.5 |
76.0 |
175 |
18 |
5" |
243 |
140.0 |
21.0 |
85.0 |
210 |
21 |
6" |
276 |
164.0 |
21.0 |
98.0 |
240 |
23 |
8" |
|
|
|
|
|
|
10" |
|
|
|
|
|
|
12" |
|
|
|
|
|
|
|
